噴油器的構造與工作原理

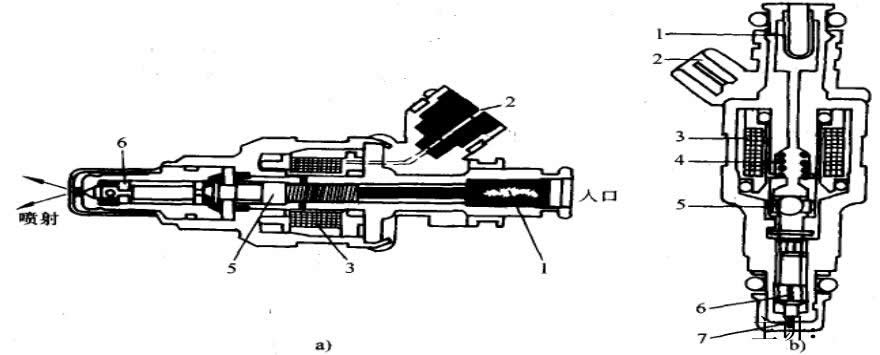

1）構造：按噴油口的結構不同，噴油器可分為軸針式和孔式兩種。如圖所示：a）孔式噴油器　b）軸針式噴油器

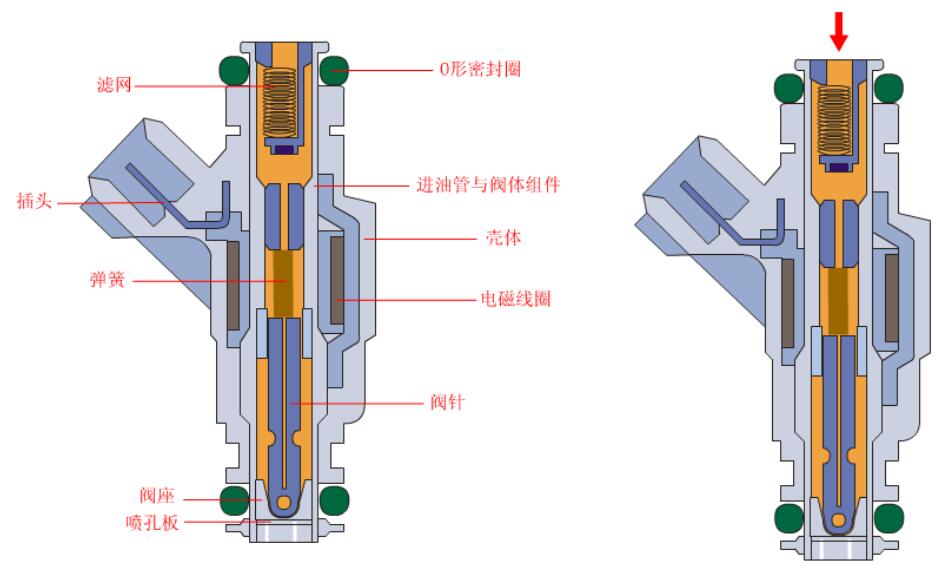

噴油器主要由濾網、線束連接器、電磁線圈、回位彈簧、銜鐵和針閥等組成，針閥與銜鐵制成一體。軸針式噴油器的針閥下部有軸針伸入噴口。

2）工作原理

噴油器不噴油時，回位彈簧通過銜鐵使針閥緊壓在閥座上，防止滴油。當電磁線圈通電時，產生電磁吸力，將銜鐵吸起并帶動針閥離開閥座，同時回位彈簧被壓縮，燃油經過針閥并由軸針與噴口的環隙或噴孔中噴出。當電磁線圈斷電時，電磁吸力消失。口位彈簧迅速使針閥關閉，噴油器停止噴油。
